WZJT-5000L植物油提取機組

一、設備介紹

本設備適用于各類植物油(揮發油)的提取，設備采用水蒸氣蒸餾裝置進行,蒸汽直入罐內底部加熱和夾套加熱蒸餾方式，能有效提取植物揮發油成份又節能環保。

二、設備組成（WZJT-5000L ）

1、蒸餾罐：5000L升(每次裝滿罐新鮮植物大約1000公斤左右)。

2、冷凝器：換熱面積40㎡ 。

3、油水分離器：100升（二級分離）。

4、加熱方式：蒸汽直入和夾套雙效加熱。

5、冷卻水流量：約5噸/小時。

6、溫控系統：數顯溫度顯示（用于植物低溫蒸餾提�。�。

7、設備整機材質：SUS304 2B優質不銹鋼制造。

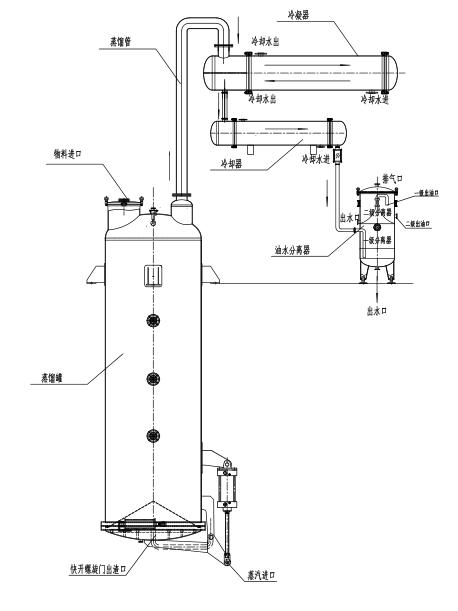

設 備示意圖

(廠房高度9米左右,占地面積10平方左右,操作平臺高度6米左右)

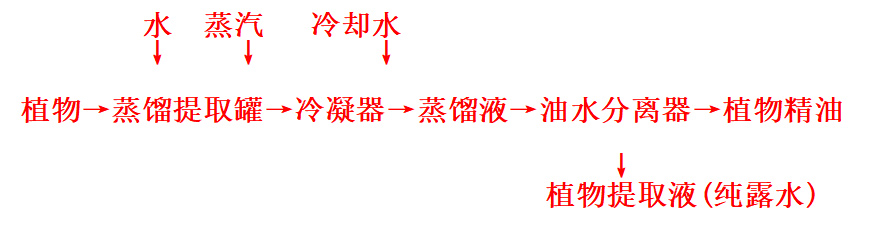

三、設備工藝流程圖

四、設備結構

1.植物油提取機組為蒸汽加熱形式，通過溫控模塊控制蒸餾罐內

溫度(用于植物低溫蒸餾提�。�。

2.植物油提取機組罐為內膽，夾套，外包皮三層不銹鋼結構，罐底部內置不銹鋼盤管蒸汽噴孔管和過濾網，外層石巖棉保溫，上部快開人孔，下部氣動快開門裝置，全封閉結構節能又環保。

3.冷凝器可外接冰水機組或自來水冷卻。

4.二級油水分離器。

設備型號或名稱	蒸餾罐容積	設 備結 構 簡介
WZJT-5	5000升	一組三層不銹鋼蒸餾罐，一套冷凝系統，一套油水分離器，上進料孔，視鏡，進出口，下出料氣動快開門裝置，管道配件閥門連接等
中央電控	數字式溫控系統，不銹鋼電控柜（用于植物低溫蒸餾提�。�
加熱方式	蒸汽加熱

五、配套附件設備

蒸汽鍋爐，冷卻水系統，空壓機，原料粉碎機。

六、售后服務

1，設備質保壹年。在質保期內，如設備有問題，公司免費提供配件和維修。質保期外，公司按成本價提供配件和維修。

2，公司提供設備詳細安裝圖及設備操作技術要求，對客戶疑問24小時提供服務。

七、5000升植物油蒸餾提取成套設備配置清單：

序號	產 品名稱	規 格	數量	設 備配置
1	直筒蒸餾提取罐	5000L	1臺	三層不銹鋼制造,罐體:Φ1400×3200 ×6㎜,下料氣動螺旋快開門裝置Φ1400，進料孔Φ500,視鏡,視燈,溫度計。
2	雙程冷凝器	30㎡	1臺	一級冷卻,不銹鋼制造, 筒體:Φ600×2000×3㎜ Φ25不銹鋼鋼管 390米
3	盤管冷卻器	5㎡	1臺	二級冷卻,全不銹鋼304制造, 筒體:Φ1000×1000×3㎜不銹鋼304鋼管 Φ38×42米
4	油水分離器	100L	1臺	油水分離用，不銹鋼制造
5	空氣控制箱	配套	1臺	氣動快開門裝置控制系統
6	管道閥門配件	Φ159 38	配套	不銹鋼設備管道連接
7	精油儲罐	300L	1臺	單層不銹鋼制造,
